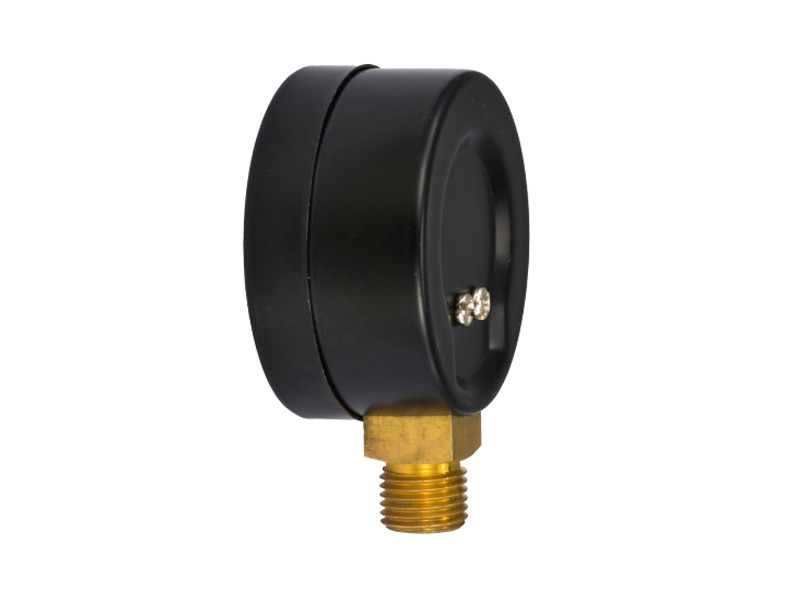

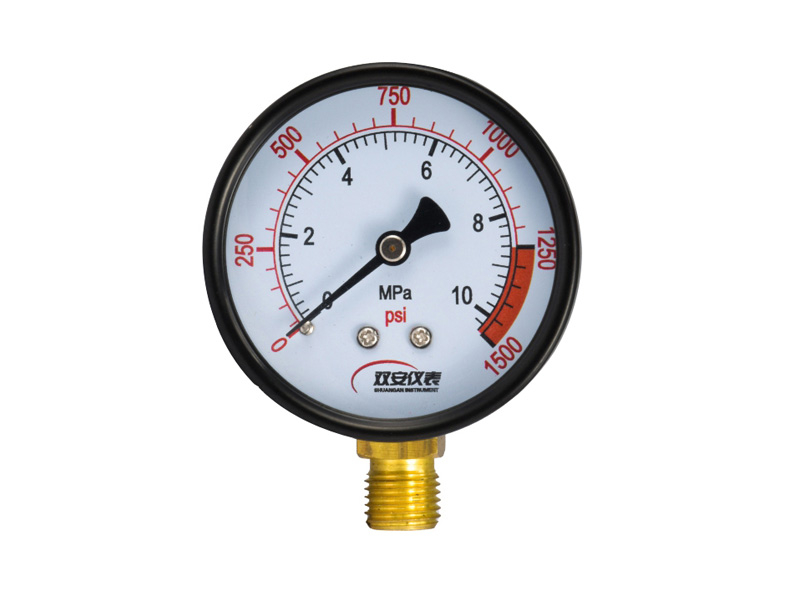

标准尺寸:40、50和63
准确度等级:2.5
量程:可用于测量氧气和乙炔压力,测量范围0...0.1到0...40 MPa,所有其他同等负压量程或正压和负压联程
压力限值
稳定性:3/4 x 满量程值
波动性:2/3 x 满量程值
过压保护:满量程值
允许温度
环境温度:-40 ... +60℃
介质温度:最大为+60℃
温度影响:当测量系统的温度在参考温度(+20℃)附近波动时,最大变化为量程的 ±0.4%/10K
过程连接
铜合金,径向安装带限流螺丝
表圆直径40:G1/8B,SW14
表圆直径50,63:G1/4B,SW14
测量敏感元件
铜合金(乙炔表,最大70%铜含量)
C型或螺旋型
传动系统:铜合金
表盘:白色塑料,带有止位销
指针:黑色塑料
表壳:表壳带金属铜漆且表壳背部带压力泄出口
表玻璃:有机玻璃卡装表玻璃
选项:其他过程接口、黄铜或不锈钢表壳、滑入式安装罩面、轴向安装(背部安装)、用于调节阀组系统的乙炔表符合 标准ISO 7291(通过BAM测试)
订货说明:型号 / 表圆直径 / 压力范围 / 压力连接接口尺寸 / 特殊选项
![](/theme/Ju7.191/images/ylb1.1.jpg)
-
表圆直径 |
几何尺寸 mm |
重量
kg |
a |
b |
D |
G |
h±1 |
SW |
40 |
9.5 |
26 |
39 |
G☒B |
36 |
14 |
0.09 |
50 |
9.5 |
28 |
49 |
G☒B |
45 |
14 |
0.11 |
63 |
9.5 |
28 |
62 |
G☒B |
53.5 |
14 |
0.15 |
