差压表是基于两个独立的波登管测量系统。因此差压表可以从两个测点测量压力并将差压结果显示的表盘。
标准型差压表带有两个压力指针和一个表压量程。负压指针连接至一个额外的可调表盘。用户可直接读取活动表盘上的差压（满量程值的±50%）。
此外，不带活动表盘的差压表，其差压不可读取。
带差值测量机芯的版本，差压只能过一个指针显示（不显示正、负连接端的单侧压力）。多种量程范围可选，确保所有操作参数的准确可读。
731.12和733.02型差压表为不锈钢接液部件，其特殊设计可满足过程工业的需求。
针对严苛的工况（如：振动），可选择充液型仪表。
标准型结构
设计：两个独立的测量系统，压力接口共线
表圆直径：100、160
准确度等级：1.6
防护等级：IP33
压力范围：0 ... 0.06 至 0 ... 100MPa ，刻度范围必须根据最大使用压力来选择！在有循环泵的供热系统中，总压力一般情况下等于静流体压力加上泵压力。为了读数方便，规定差压值不能低于1/6满量程。订货时请说明总的最大静压值、差压
711.12型压力元件：＜10MPa 为铜合金 C型 软钎焊式，≥10MPa 为不锈钢 螺旋式 硬钎焊式
731.12型压力元件：不锈钢，对于所有压力范围，焊接式
静压压力限值：满量程值 / 动压压力限值：0.9x 满量程值 / 瞬压压力限值：1.3x 满量程值
环境容许温度：-20 ... +60 ℃
介质容许温度：711.12型，最大为 +60℃（软钎焊式），最大为 +100℃（硬钎焊式）。731.12型，最大为 +200℃
温度性能：当测量系统的温度在参考温度（+20℃）附近波动时，最大变化为满量程的±0.4%/10K
711.12型压力接口：铜合金
731.12型压力接口：不锈钢
径向，2 x G☒B，外螺纹，22mm凸台，正向接口在后面，负向在前面（带有⊕和⊝标志）
传动机芯：铜合金，锌白铜活动零件
表盘：铝，白底黑字
壳体：不锈钢，黑漆
表玻璃：工业用平面仪表玻璃
镶嵌环：插装式环，钢，黑色
指针⊕侧：前面1根标准指针，铝制，黑色
指针⊝侧：后面1根刻度指针，铝制，红色，带有±50%的显示范围作为正向和负向差压显示
可选项
其它的过程连接
壳体和镶嵌环不锈钢
双指针指示结构（双针型压力表）
表圆直径100mm：充液（713.12型）
表圆直径100mm：测量系统，壳体，不锈钢镶嵌环和充液（733.02型），介质耐温高达100℃
差值测量机芯（单针差压指示），压力接口反装，⊕接前面，⊝接后面，铜合金或不锈钢
前带边或后带边
电接点开关（见数据资料AC08.01），差值测量机芯

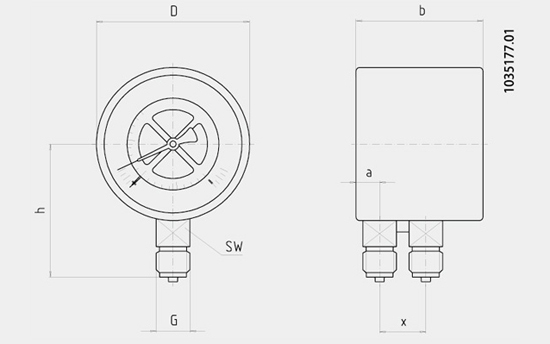

| NS | 尺寸 mm | 重量 kg | ||||||
| a | b | D | G | h ± 1 | X | SW | ||
| 100 | 15.5 | 82 | 100 | G☒B | 87 | 32 | 22 | 1.00 |
| 160 | 15.5 | 86.5 | 160 | G☒B | 118 | 32 | 22 | 1.60 |
订购信息
型号/表圆直径/压力范围/差压或双刻度/压力接口尺寸/最大静压或最大相对压力/差压值/优化选择特殊型
