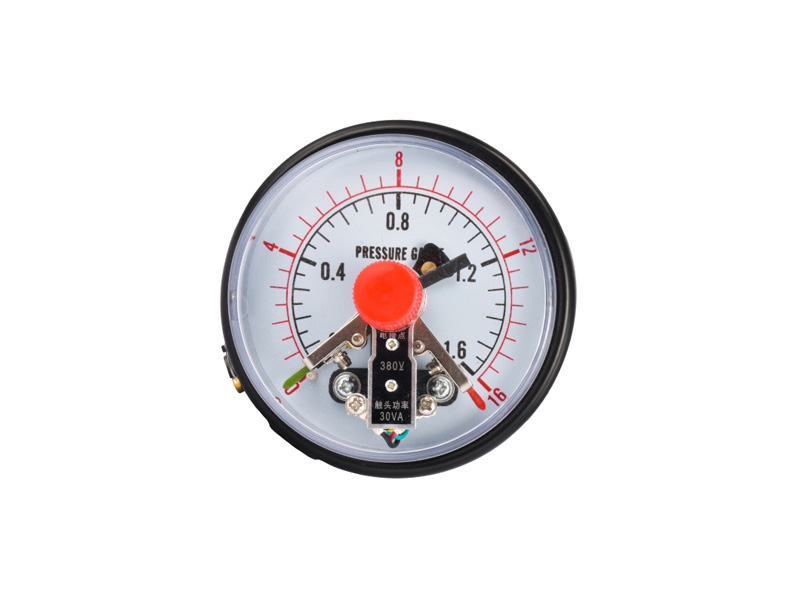

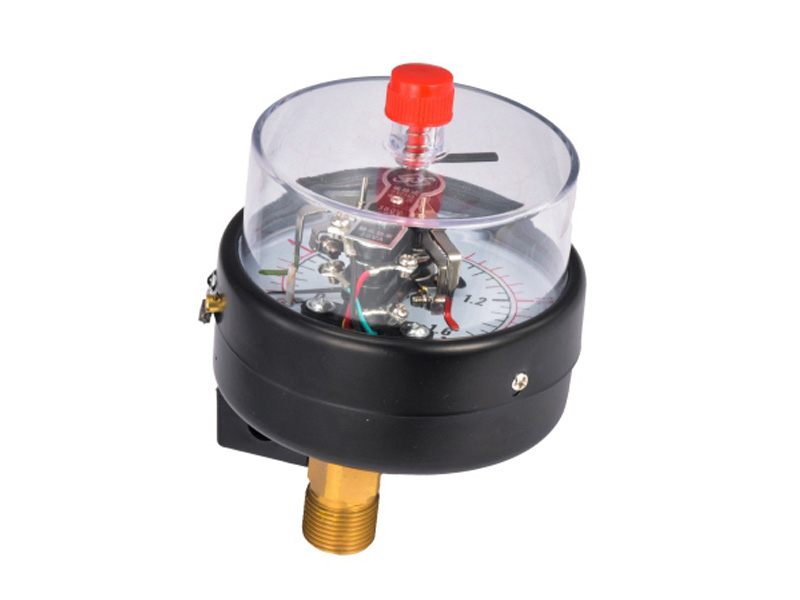

当过程压力必须在本地显示，同时需对电路进行通断操作时，switchGAUGE系列的PGS21.1X0 型压力表将是理想选择。
开关电接点（报警用电子式电接点）可根据仪表的指针位置接通和判断电气控制电路。开关电接点在全量程范围内可调（参见DIN 16085），电接点大多都安装在表盘下方，但也有少数安装在表盘上方。仪表指针（实际值指针）可在整个量程范围内自由旋转，与设定无关。
设定指针可以通过窗口内的可转动调整键进行调整。
由多个接点组成的开关接点也可以设置为单个设置点。当实际值指针超过或低于所需的设定值时，就会发生接触动作。
开关电接点包括磁助式电接点、干簧式电接点和电子式电接点。至于连接PLC，可使用电子式电接点和干簧式电接点。

标准型规格

标准尺寸：100、160
准确度等级：1.0
刻度范围：0 ... 0.06 MPa [0 ... 8.7 psi] 至 0 ... 60 MPa [0 ... 8,702.26 psi] 其它单位（如psi,kPa）可选，或所有其它负压和正压范围
刻度：单刻度、双刻度
压力限值：静压满量程，动压0.9x满量程，瞬时过压1.3x满量程
连接位置：径向安装、轴向偏心安装
过程连接（铜合金）：G☒B、☒NPT、M20x1.5，可按要求提供其它过程连接
允许介质温度：+80°C [+176°F]，可按要求提供更高的介质温度
允许环境温度：-20 ... +60°C [-4 ... +140°F]
温度效应：当测量系统的温度偏离参考温度（+20°C）时，最大为 ±0.4%/10K 满量程
表壳：不锈钢
表壳充液：无
接液材料：过程连接，压力元件，＜10 Mpa 铜合金 C形，≥ 10MPa 不锈钢316L 螺旋型
表壳、卡扣锁环：不锈钢
机芯：铜合金，磨损部件锌白铜
表盘：铝，白色，黑色印字
仪表指针：铝，黑色
设置指针：铝，红色
表窗：聚碳酸酯、夹层安全玻璃
防护等级：IP54 符合IP65标准
电气连接：电缆套管PA6,黑色，符合JB/T9273-1999标准，绝缘组C/250V，M20x1.5格兰头，压紧装置为6个螺钉端子+PE(2.5mm截面积导线)，可按要求提供其它电气连接方式。

开关功能：开关的开关功能由功能标号1、2或3表示，
8XX.1型：常开，接触时闭合（指针顺时针运动）
8XX.2型：常闭，接触时断开（指针顺时针运动）
821.3和851.3型：转换接点，当指针到达设定点时，一个接点断开，另一个接点同时闭合

其它版本：带独立电路的821型电接点，带转换接点的821型电接点（在设定点多点同时断开或闭合），带电缆断线监测的821型电接点（47kΩ和100kΩ并联电阻），821电接点的接点材料：铂铱合金和金银合金，接点固定，无接点调节锁，接点调节销可加铅，接点调节钥匙可固定，连接器 （代替电缆套管）

订购信息：型号/标称尺寸/电接点型号和开关功能/刻度范围/过程连接/连接位置/选项

821型磁助式电接点
无需控制单元和额外的电源
可直接开关250V 1A的负载
每台测量仪表可配备多达4个开关电接点

821型磁助式电接点的规格

电接点的调节范围建议为量程的25 ... 75% （可按要求提供 0 ... 100%）。
电接点材料（标配）：银镍合金，镀金

电接点设置
2个电接点之间的最小缝隙建议为量程的20%，开关滞后为2 ... 5% （典型值）。

推荐具有电阻和电感负载的接点负载

830E型电子式电接点
用于直接角发可编程逻辑控制器(PLC)
2线制系统（可选：3线制系统）
非接触式传感器，长使用寿命
对指示准度影响较小，在高开关频率下可确保故障安全的开关
不易受腐蚀
每台测量仪表可配备多达3个开关电接点

830E型电子式电接点的规格

电接点的调节范围建议为量程的 10 ... 90%（可按要求提供 0 ... 100%）。

将电接点设置为相同的设定点
最多可将2个电接点设置为相同的设定点。这不适用于具有3个电接点的版本。左侧（第1个）或右侧（第3个）电接点不能设置为与其他2个电接点相同的设定点。当2个电接点已设置为相同的设定点时，需将另一个电接点向左或向右位移约为30°。

电接点版本：常开、常闭
输出类型：PNP三极管
工作电压：DC 10 ... 30V
残余波纹：最大 10%
空载电流：≤ 10 mA
开关电流：≤ 100 mA
残余电流：≤ 100 mA
压降（I_max.时）：≤ 0.7V
极性反接保护：视U_B条件而定（开关输出3或4切勿直接设置为负）
无电感保护：1kV, 0.1ms, 1 kΩ
振荡频率：约1,000 kHz
标准：JB/T9273-1999

• 2线制系统（标配）

• 3线制系统


851型磁簧式电接点
无需控制单元和额外的电源
可直接开关250V，1A的负载
用于直接触发可编程逻辑控制器（PLC）
无接触，无磨损
NS100：每台测量仪表可配备多达2个转换接点
NS160：每台测量仪表可配备多达1个转换接点
（开关电压AC<50V且DC<75V，开关电接点不可从外部调节）

851型磁簧式电接点的规格

开关功率 P_max 60W/60VA
开关电流 1A

电接点版本：转换接点
电接点类型：双稳态
最大开关电压：AC/DC 250V
最小开关电压：不作要求
开关电流：AC/DC 1A
最小开关电流：不作要求
传输电流：AC/DC 2A
COS：1
开关功率：60W/VA
电接点电阻（静态）：100 mΩ
绝缘电阻：10⁹ Ω
击穿电压：DC 1,000V
开关时间，含电接点颤动：4.5 ms
电接点材料：铑
开关迟滞：3 ... 5 %

请勿超出此处规定的极限值。
使用两个电接点时，请勿将其设置为相同的设定点。根据开关功能的不同，需要确保最小间隙为 15 ... 30°。
电接点的调节范围为刻度的 10 ... 90 %
在制造时以对开关功能进行设置，以确保簧片接点精确地在目标开关点动作。为此我们需要您在订购时指定开关方向。

• 电接点型号：821和 851
• 电接点型号：830E

PGS21.100 型 switchGAUGE，带821或830E型开关电接点

• 电接点类型	尺寸mm
  	X	Y
  单或双接点	88	55
  双（转换）接点	113	80
  三接点	96	63
  四接点	113	80

• 过程连接	尺寸mm
  	h±1	S2	S3	S4	S5	S6
  G☒B	87	6	20	3	17	17.5
  G☒B	80	5	13	2	11	9.5
  G☒B	83	5.5	16	3	14	13
  ☒NPT	86	-	19	-	-	-

• 电接点类型	尺寸mm
  	X	Y
  单或双接点	88	55
  双（转换）接点	113	80
  三接点	96	63
  四接点	113	80

• 过程连接	尺寸mm
  	b	S2	S3	S4	S5	S6
  G☒B	33.5	6	20	3	17	17.5
  G☒B	26.5	5	13	2	11	9.5
  G☒B	29.5	5.5	16	3	14	13
  ☒NPT	32.5	-	19	-	-	-

PGS21.160 型 switchGAUGE，带821或830E型开关电接点

• 电接点类型	尺寸mm
  	X	Y
  单或双接点	88	55
  三接点	96	63
  四接点	113	80

• 过程连接	尺寸mm
  	h±1	S2	S3	S4	S5	S6
  G☒B	118	6	20	3	17	17.5
  G☒B	111	5	13	2	11	9.5
  G☒B	114	5.5	16	3	14	13
  ☒NPT	117	-	19	-	-	-

• 电接点类型	尺寸mm
  	X
  单或双接点	105
  三接点	105
  四接点	119

• 过程连接	尺寸mm
  	b	S2	S3	S4	S5	S6
  G☒B	33.5	6	20	3	17	17.5
  G☒B	26.5	5	13	2	11	9.5
  G☒B	29.5	5.5	16	3	14	13
  ☒NPT	32.5	-	19	-	-	-

PGS21.100 型 switchGAUGE，带851.3或851.33型开关电接点

PGS21.160 型 switchGAUGE，带851.3或851.33型开关电接点
