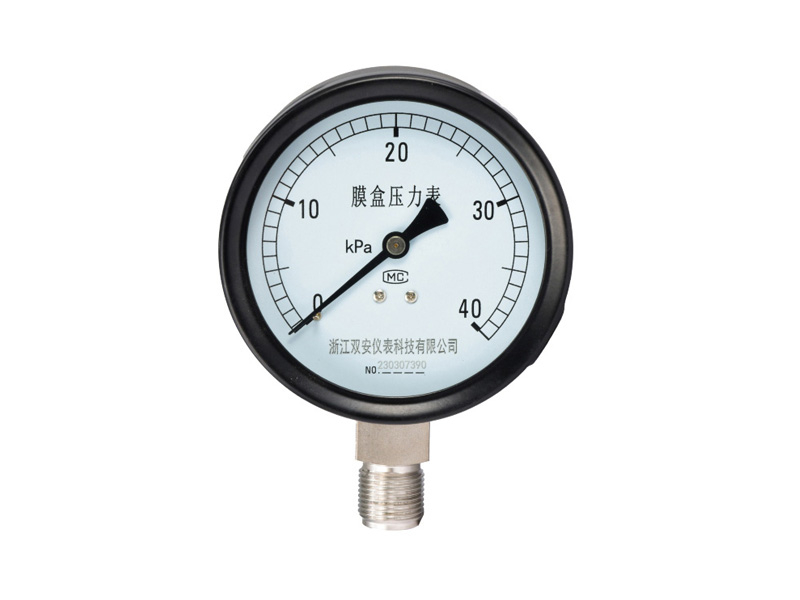

611.10和631.10型膜盒压力表基于成熟的膜盒测量系统，特别适用于低压测量。增压时，膜盒元件根据进入压力的变化，进行同比例变形产生位移，位移变化传输至机芯测量机构，并在表盘上通过指针显示。

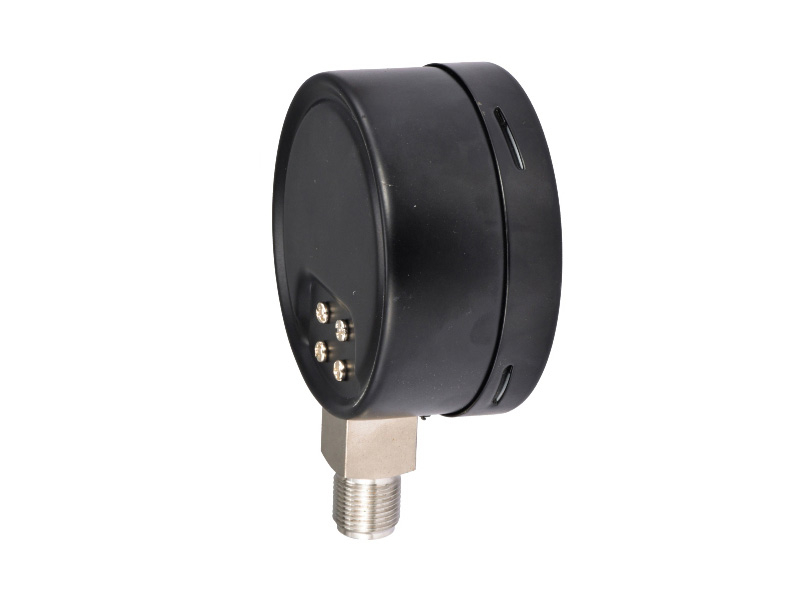

压力表表壳材质为黑色喷漆钢，带卡扣式玻璃。611.10的过程连接件材质为铜合金，631.10则为不锈钢。
模块化设计确保了该款压力表拥有多种表壳材质、过程连接、标称尺寸及量程组合。因此，该产品广泛应用于各工业场合。
如需安装于控制面板，该膜盒压力表可根据过程连接件的类型，选用表面安装法兰、三角凸边或安装支架进行固定。
设计：JB/T6804-2005
标称尺寸（mm）：50、63
准确度等级：±2.5%
NS50量程：0 ... 6KPa 至 0 ... 60 KPa
NS63量程：0 ... 2.5KPa 至 0 ... 60KPa
静压压力限值：满量程值
动压压力限值：0.9x 满量程值
允许环境温度：-20 ... +60℃
允许介质温度：≤100℃
温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，最大变化为量程的±0.6%/10K
防护等级：IP32
零点调节：正面
表盘：铝，白底黑字
指针：铝，黑色
壳体：钢，黑色
表玻璃：卡扣式，透明非分裂性塑料玻璃
其他选项
其它的过程连接接口1)
密封圈1)（型号910.17，数据资料AC 09.08）
不锈钢外壳1)
抗过压性能1)或真空保护1)
压力范围＜kPa：3x 满量程
压力范围≥4 kPa：10x 满量程
罩圈
面板或表面安装法兰
三角凸边，支架安装
1) NS63
| 表圆直径 | 尺寸 mm | 重量 kg |
|||||||
| a | b | b1 | b2 | D | G | h±1 | SW | ||
| 50 | - | - | 28 | 47 | 50 | G☒B | - | 14 | 0.09 |
| 63 | 9.5 | 40 | 36.5 | 54.5 | 63 | G☒B | 51 | 14 | 0.20 |
符合国家标准GB/T1226-2001检定JJG52-19999,JJG226-2001
订货说明：型号/ 表圆直径/压力范围/压力接口尺寸/压力接口位置/优化选择特殊型
